Flexible Rogowski Coils
義大利 Algodue 公司成立於1986 年，是電力測量和監測系統設計、製造和客製化方面的專家。Rogowski Coils（羅氏線圈）又叫電流測量線圈、微分電流感測器，是一個空芯的環形線圈，用於測量通過由環形線圈環繞的匯流排或電纜的交流電流。其輸出信號是電流對時間的微分，通過一個對輸出的電壓信號進行積分的電路（積分器），就可以真實還原輸入電流。 |
|
|
|

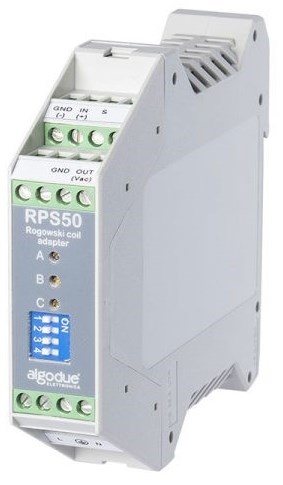

單相轉換器 RPS50 （User Manual）
工作電壓：85 ~ 250 Vac 雙輸出信號：(1) 1Vrms or 3Vrms (2) 0-10Vdc or 4-20mA (選用) 三段滿載電流設定值： 視搭配的羅氏線圈有三種規格可供選用 0.5-2.5-10kA, 2.5-10-50kA or 10-50-250kA |
|
Model |
||||
|
線圈長度 |
15 ~ 50 cm |
25 ~ 300 cm |
||
|
線圈內徑 |
約 4 ~ 15 cm |
約 5 ~ 94 cm |
||
|
線徑 |
7.2 ±0.2 mm |
8.3 ±0.2 mm |
||
|
信號線長度 |
3 m（5, 7, 10 or 15 m 可選） |
|||
|
輸出信號 |
120 mV/kA @60Hz |
|||
|
安裝位置誤差 |
<±1% 讀值 |
|||
|
過電壓類別 |
1000 V CAT III 600 V CAT IV |
- |
1000 V CAT III 600 V CAT IV |
- |
|
最大初級電壓 |
- |
600 V CAT IV 進屋線端 |
- |
600 V CAT IV 進屋線端 |
|
絕緣測試電壓 |
7400 Vrms / 1 min |
|||
|
防護等級 |
IP68 |
IP67, IP68（選用） |
IP65, IP68（選用） |
|
|
Remark: |
內置積分器（選用／需工作電壓 4-26 Vdc） 輸出信號：333 mV/FS 常用電流 (FS)：200A, 250A, 600A, or 1000A |
內置積分器（選用／需工作電壓 4-26 Vdc） 輸出信號：333 mV/FS 常用電流 (FS)：1kA, 2kA, or 5kA |
||
|
安規 |
|
UL2808
|
|
UL2808
|
視 頻
About Algodue Elettronica Algodue Rogowski Coil
Flexible Rogowski Coils
義大利 Algodue 公司成立於1986 年，是電力測量和監測系統設計、製造和客製化方面的專家。Rogowski Coils（羅氏線圈）又叫電流測量線圈、微分電流感測器，是一個空芯的環形線圈，用於測量通過由環形線圈環繞的匯流排或電纜的交流電流。其輸出信號是電流對時間的微分，通過一個對輸出的電壓信號進行積分的電路（積分器），就可以真實還原輸入電流。

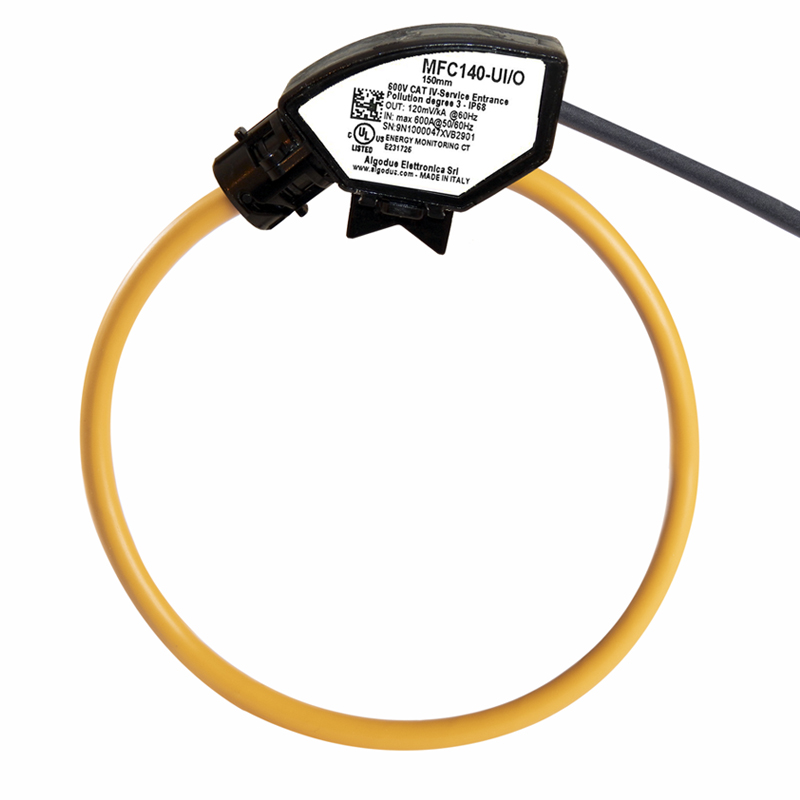

線圈長度：15 ~ 50 cm
線圈內徑：約 4 ~ 15 cm
線徑：7.2 ±0.2 mm
信號線長度：3 m（5, 7, 10 or 15 m 可選）
輸出信號：120 mV/kA @60Hz
最大測量電流：600 ~ 5kA（視線圈長度而定）
安裝位置誤差：<±1% 讀值
絕緣測試電壓：7400 Vrms / 1 min
防護等級：IP68

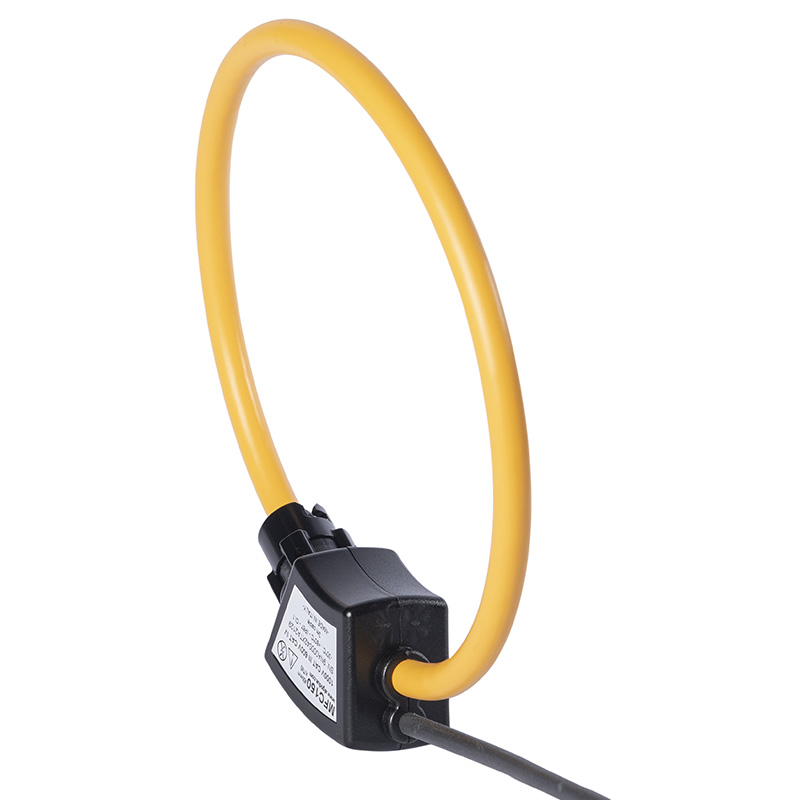

線圈長度：25 ~ 300 cm
線圈內徑：約 5 ~ 94 cm
線徑：8.3 ±0.2 mm
信號線長度：3 m（5, 7, 10 or 15 m 可選）
輸出信號：120 mV/kA @60Hz
安裝位置誤差：<±1% 讀值
絕緣測試電壓：7400 Vrms / 1 min
防護等級：IP67 / IP65, IP68（選用）
單相轉換器 RPS50 （User Manual）
工作電壓：85 ~ 250 Vac
三段滿載電流設定值：
